Come posso collegare un connettore rapido per il condizionamento dell'auto a un'auto?

Collegamento a connettore rapido per climatizzatore auto è semplice: allineare il connettore con il raccordo della linea CA, spingere con decisione finché non si sente un clic, quindi verificare che la connessione sia sicura tirando delicatamente indietro la linea. Questo processo richiede in genere meno di 60 secondi e non richiede strumenti speciali. Che tu stia ricaricando il refrigerante, eseguendo test di pressione o sostituendo componenti CA, i connettori rapidi rendono il lavoro pulito, veloce e senza perdite.

Questa guida ti guida attraverso tutto ciò che devi sapere: dalla comprensione di quali sono questi connettori e del tipo di cui hai bisogno, a un processo di installazione passo passo, alle precauzioni di sicurezza e alla risoluzione dei problemi comuni.

Cos'è un connettore rapido per l'aria condizionata dell'auto?

Un connettore rapido per l'aria condizionata dell'auto è un componente di accoppiamento specializzato progettato per creare connessioni veloci, affidabili e senza perdite tra un sistema AC automobilistico e apparecchiature esterne come stazioni di ricarica del refrigerante, set di manometri o strumenti di prova della pressione.

A differenza dei raccordi filettati che richiedono chiavi e giri multipli per essere fissati, i connettori rapidi utilizzano un meccanismo di connessione a pressione con anelli di tenuta interni. Una singola azione push-and-click completa il sigillo , eliminando il rischio di un serraggio eccessivo o di una filettatura incrociata che può danneggiare i delicati raccordi della linea CA.

Questi connettori sono realizzati utilizzando materiali resistenti alla corrosione, in genere corpi in ottone con O-ring HNBR (gomma di nitrile butadiene idrogenato), e sono sottoposti a lavorazione di precisione e test di tenuta prima di lasciare la fabbrica. Il risultato è un componente costruito per resistere alle pressioni e ai cicli di temperatura di un sistema AC automobilistico attivo, che può sopportare pressioni che vanno da Da 25 PSI sul lato basso a oltre 400 PSI sul lato alto in condizioni operative.

Tipi di connettori rapidi e quale ti serve

Prima di collegare qualsiasi cosa, è necessario identificare il tipo di connettore corretto per il proprio veicolo e la propria applicazione. L'utilizzo di dimensioni o modelli errati può comportare una scarsa tenuta, perdite di refrigerante o danni all'apertura di servizio.

La dimensione della porta di servizio differisce intenzionalmente da prevenire la contaminazione incrociata tra i tipi di refrigerante . La porta low-side è fisicamente più piccola della porta high-side e i connettori R-1234yf presentano una geometria unica incompatibile con le apparecchiature R-134a. Controllare sempre l'adesivo sotto il cofano del veicolo o il manuale del proprietario per confermare il tipo di refrigerante prima di acquistare connettori o apparecchiature di servizio.

Strumenti e materiali di cui avrai bisogno

Raccogliere le scorte giuste prima di iniziare farà risparmiare tempo e ridurrà il rischio di errori. La maggior parte dei lavori di connessione rapida per il servizio CA richiedono un'attrezzatura minima.

• Il connettore rapido corretto (low-side, high-side o specifico per il refrigerante)

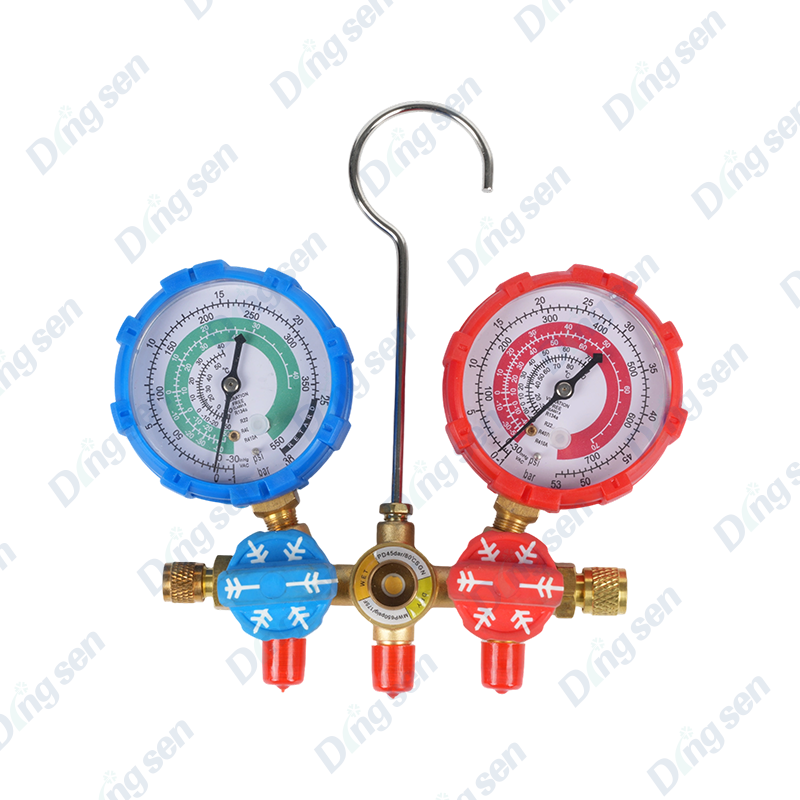

• Set manometro o kit di ricarica del refrigerante compatibile con il tuo connettore
• Guanti di sicurezza (nitrile o gomma: i refrigeranti causano congelamento al contatto con la pelle)
• Occhiali o occhiali di sicurezza
• Un panno o uno straccio pulito e privo di lanugine
• Colorante per rilevamento perdite CA o luce UV (opzionale, per la verifica delle perdite)
• Manuale di assistenza del veicolo o etichetta del tipo di refrigerante (situata sotto il cofano)

Per i connettori rapidi non sono necessarie chiavi o composti sigillanti per filettature. L'intero valore del design a connessione rapida è l'impegno senza strumenti - ecco perché una preparazione e un allineamento adeguati contano più della forza meccanica.

Passo dopo passo: come collegare un connettore rapido al sistema CA della tua auto

Segui attentamente questi passaggi. Ogni fase si basa sulla precedente per garantire una connessione sicura e senza perdite.

Passaggio 1: individuare le porte di servizio CA

Aprire il cofano e individuare le porte di servizio CA sulle linee del refrigerante. Questi si trovano generalmente vicino al firewall, al compressore o all'accumulatore/essiccatore. La porta di bassa pressione ha un tappo di diametro inferiore (solitamente contrassegnata con "L" o con un codice colore blu), mentre la porta di alta pressione è più grande (contrassegnata con "H" o rossa). Sulla maggior parte dei veicoli passeggeri costruiti dopo il 1995, entrambe le porte utilizzano valvole Schrader sotto i cappucci antipolvere: svita i cappucci in senso antiorario per esporre la porta.

Passaggio 2: ispezionare e pulire la porta di servizio

Prima del collegamento, ispezionare visivamente l'apertura di servizio per rilevare eventuali impurità, detriti, corrosione o filettature danneggiate. Utilizzare un panno pulito e privo di lanugine per pulire l'area attorno all'apertura della porta. Anche una piccola particella di sporco può compromettere la tenuta dell'O-ring all'interno del connettore rapido. Se la porta mostra una corrosione significativa o il perno della valvola Schrader piegato, risolvi questi problemi prima di procedere: una porta danneggiata causerà perdite indipendentemente dalla qualità del connettore.

Passaggio 3: controllare l'O-ring del connettore rapido

Esaminare l'O-ring all'interno del connettore rapido prima dell'uso. Dovrebbe essere liscio, flessibile e privo di intaccature o punti piatti. Un O-ring secco o rotto è una causa comune di perdite di refrigerante. Se il connettore è rimasto in magazzino, applicare una piccola quantità di olio refrigerante pulito all'O-ring (senza petrolio, compatibile con il tipo di refrigerante) lo aiuta a posizionarsi correttamente e a prolungarne la durata.

Passaggio 4: allineare e spingere il connettore sulla porta di servizio

Tenere il connettore rapido perpendicolare alla porta di servizio: un disallineamento anche di pochi gradi può impedire il completo inserimento del meccanismo di bloccaggio. Far scorrere il connettore direttamente sul raccordo della porta e spingere con decisione e costanza finché non si avverte o non si sente un clic definitivo . Questo clic indica che le linguette di bloccaggio interne sono scattate sul collare della porta. Non oscillare o muovere il connettore mentre lo spingi: esegui un movimento dritto e lineare.

Passaggio 5: verificare che la connessione sia sicura

Dopo lo scatto, tirare delicatamente indietro il tubo o la linea di servizio, non il corpo del connettore, per verificare che il blocco sia inserito. La connessione dovrebbe resistere alla separazione con una forza di trazione moderata. Se si libera facilmente, le linguette di bloccaggio non si sono agganciate completamente. Rimuovere il connettore, ispezionare nuovamente la porta e il connettore per individuare eventuali ostruzioni e ripetere il passaggio 4. Non procedere mai alla manutenzione del refrigerante con una connessione non protetta.

Passaggio 6: aprire la valvola di servizio e iniziare la procedura AC

Una volta verificato che il connettore è fissato, aprire lentamente la valvola manuale sul set di manometri o sul kit di ricarica. Ciò consente al refrigerante o alla pressione di fluire nelle apparecchiature di servizio. Monitorare le letture del manometro mentre si procede con la carica del refrigerante, il test della pressione o il recupero. Le pressioni tipiche sul lato basso durante la ricarica sono comprese tra 25 e 45 PSI con il motore acceso e l'aria condizionata al massimo freddo: consulta sempre le specifiche di servizio del tuo veicolo per i valori target esatti.

Passaggio 7: disconnettersi in sicurezza dopo l'assistenza

Una volta completata la manutenzione dell'aria condizionata, chiudere prima la valvola sull'apparecchiatura di servizio. Quindi, per rimuovere il connettore rapido, individuare il collare o il manicotto di rilascio sul corpo del connettore: in genere si tratta di un anello scorrevole o di un meccanismo a pulsante. Premere o far scorrere il rilascio mentre si estrae il connettore dalla porta. Non tirare o ruotare mai il connettore senza attivare il rilascio, poiché ciò potrebbe danneggiare le linguette di bloccaggio interne e la valvola Schrader sull'apertura di servizio. Riposizionare i cappucci antipolvere su entrambe le porte di servizio immediatamente dopo averle scollegate.

Precauzioni di sicurezza da seguire

Lavorare con i refrigeranti automobilistici comporta rischi reali. Il rispetto di queste norme di sicurezza protegge sia te che l'impianto AC del veicolo.

• Indossare sempre occhiali di sicurezza. Il refrigerante rilasciato sotto pressione può causare lesioni permanenti agli occhi entro pochi secondi dal contatto.
• Indossare guanti isolanti. Il refrigerante liquido che raggiunge la pelle provoca ustioni criogeniche (congelamento) simili al contatto diretto con l'azoto liquido.
• Lavorare in un'area ventilata. I vapori refrigeranti sostituiscono l'ossigeno e possono causare vertigini o perdita di coscienza in spazi chiusi. Non eseguire mai il servizio AC in un garage sigillato senza ventilazione.
• Non collegarsi mai alla porta high-side con il motore acceso. Le pressioni high-side possono superare i 400 PSI e causare guasti catastrofici al tubo o scarico del connettore.
• Non scaricare il refrigerante nell'atmosfera. R-134a e R-1234yf sono sostanze regolamentate: lo scarico intenzionale è illegale nella maggior parte delle giurisdizioni e dannoso per l'ambiente.
• Confermare il tipo di refrigerante prima del collegamento. La miscelazione di R-134a e R-1234yf contamina il sistema e può danneggiare i compressori, richiedendo costosi interventi di ripristino e ricarica da parte di professionisti.

Problemi comuni e come risolverli

Anche con connettori di qualità possono sorgere problemi. Ecco i problemi riscontrati più frequentemente e le relative soluzioni.

Il connettore non scatta in posizione

Ciò è solitamente causato da un disallineamento, una porta di servizio sporca o una dimensione errata del connettore. Rimuovere il connettore, pulire la porta con un panno privo di lanugine, verificare nuovamente di avere il connettore corretto per la porta (lato basso o lato alto) e riprovare con una spinta dritta. Se il collare esterno della porta è piegato o danneggiato, potrebbe essere necessario sostituirlo prima che il connettore rapido possa agganciarsi.

Perdita di refrigerante nel punto di connessione

Una perdita nel connettore solitamente significa che l'O-ring è danneggiato, il connettore non è completamente innestato o la valvola Schrader della porta di servizio è difettosa. Scollegare il connettore, ispezionare l'O-ring per eventuali crepe o appiattimenti e sostituirlo se necessario. Reinserire il connettore e attendere un clic deciso. Un connettore rapido posizionato correttamente con un O-ring intatto dovrebbe mantenere la pressione con perdite rilevabili pari a zero - anche a pressioni minime superiori a 150 PSI in un sistema statico.

Il connettore è difficile da rimuovere dopo la manutenzione

Se il collare di rilascio è rigido o il connettore sembra bloccato, non forzarlo. Innanzitutto, assicurarsi che la valvola di servizio sia completamente chiusa e che la pressione del sistema sia equalizzata. Quindi premere con decisione la manica di rilascio tirandola indietro. Se la pressione residua intrappola ancora il connettore, aprire brevemente la valvola dell'attrezzatura di servizio per scaricare una piccola quantità di pressione può facilitare la rimozione. Torcere o oscillare mentre si tira danneggerà sia il connettore che l'apertura di servizio.

Il manometro non legge alcuna pressione dopo il collegamento

Se il manometro del collettore mostra una pressione pari a zero dopo una connessione sicura, la valvola Schrader all'interno della porta di servizio potrebbe essere bloccata chiusa o il perno interno del connettore non la preme. Ciò può accadere con valvole Schrader fortemente corrose o grippate. Uno strumento per valvole Schrader (uno strumento manuale semplice ed economico) può rimuovere e sostituire una valvola difettosa in pochi minuti senza scaricare l'intero sistema.

Ampia compatibilità: quali veicoli e applicazioni sono supportati

I moderni connettori rapidi sono progettati pensando ad un'ampia compatibilità e coprono la stragrande maggioranza dei veicoli passeggeri, autocarri leggeri, SUV e furgoni commerciali oggi in circolazione.

• Sistemi R-134a: Presenti praticamente in tutti i veicoli prodotti tra il 1994 e il 2020 circa. I connettori rapidi standard da 1/4" lato basso e 1/2" lato alto sono universalmente compatibili con tutte le marche e i modelli.
• Sistemi R-1234yf: Mandato nell’Unione Europea dal 2017 e adottato sempre più a livello globale. Questi sistemi utilizzano connettori di dimensioni proprietarie appositamente progettati per impedire il collegamento accidentale di apparecchiature R-134a.
• Carica del refrigerante: I connettori rapidi consentono un collegamento rapido ai contenitori di ricarica e alle stazioni di ricarica per il rabbocco dei sistemi CA esauriti.
• Prova di pressione: I tecnici utilizzano connettori rapidi per collegare apparecchiature di prova della pressione dell'azoto per verificare l'integrità del sistema dopo la sostituzione dei componenti o la riparazione delle perdite.
• Recupero del refrigerante: Le macchine di recupero si collegano tramite connettori rapidi per rimuovere il refrigerante dal sistema prima della manutenzione principale dei componenti CA.

Per le officine professionali, disporre di un set completo di connettori rapidi che copre le dimensioni delle porte R-134a e R-1234yf significa un singolo tecnico può riparare praticamente qualsiasi veicolo che entra senza fermarsi a procurarsi adattatori specializzati.

Come mantenere e conservare i connettori rapidi per una lunga durata

Connettori rapidi sono durevoli, ma sono componenti di precisione che beneficiano delle cure di base. Il rispetto di queste pratiche garantirà prestazioni affidabili su centinaia di connessioni.

1. Ispezionare gli O-ring prima di ogni utilizzo. Sostituire qualsiasi O-ring che mostri segni di rottura, deformazione o indurimento. I kit di O-ring di ricambio sono economici e devono essere tenuti a portata di mano.
2. Mantenere i cappucci antipolvere sui connettori quando non in uso. I detriti nel corpo del connettore danneggiano l'O-ring e il meccanismo di bloccaggio.
3. Conservare i connettori in un ambiente asciutto. Sebbene il corpo in ottone resista alla corrosione, l'esposizione prolungata all'umidità può deteriorare le guarnizioni in gomma e causare un legame metallo su metallo nel meccanismo di rilascio.
4. Non esporre i connettori a lubrificanti a base di petrolio a meno che il prodotto non sia specificatamente classificato come compatibile con le guarnizioni HNBR. Gli oli a base di petrolio si gonfiano e distruggono gli O-ring in gomma, provocando perdite immediate.
5. Testare il meccanismo di bloccaggio prima della manutenzione. Far scorrere manualmente il collare di rilascio alcune volte per verificare il corretto funzionamento. Un collare di rilascio appiccicoso o che non risponde è un segnale di avvertimento che richiede di sostituire il connettore prima dell'uso.

Con una corretta manutenzione, un connettore rapido di alta qualità può fornire risultati ottimali centinaia di cicli di connessione affidabili per tutta la sua vita utile, rendendo utile l'investimento in componenti di qualità sia per i tecnici professionisti che per i meccanici fai-da-te dedicati.

Connettore rapido e raccordo filettato tradizionale: un confronto diretto

Comprendere perché i connettori rapidi sono diventati lo standard del settore aiuta a rafforzare le abitudini di utilizzo corrette e a stabilire aspettative realistiche.

Quando cercare un aiuto professionale

I connettori rapidi rendono il servizio AC accessibile a meccanici fai-da-te esperti, ma alcune situazioni richiedono attrezzature o competenze professionali. Valuta di portare il veicolo da un tecnico AC certificato se:

• Il sistema AC è completamente vuoto di refrigerante — questo di solito indica una perdita significativa che deve essere individuata e riparata prima della ricarica. La semplice aggiunta di refrigerante a un sistema che perde è, nella migliore delle ipotesi, una soluzione a breve termine.
• L'apertura di servizio è gravemente danneggiata, corrosa o la valvola Schrader è rotta e non può essere sostituita facilmente.
• Il tuo veicolo utilizza Refrigerante R-1234yf — la gestione di questo refrigerante richiede legalmente apparecchiature certificate e la certificazione di tecnici in molte regioni a causa della sua classificazione di lieve infiammabilità.
• Se sospetti un guasto del compressore, una perdita dell'evaporatore o un danno al condensatore: queste riparazioni comportano l'apertura del circuito del refrigerante sigillato e richiedono attrezzature di recupero professionali.
• L'impianto AC non è mai stato sottoposto a manutenzione adeguata e non si è sicuri del tipo di refrigerante o della cronologia della manutenzione.

Per coloro che hanno bisogno di aiuto per identificare il connettore rapido giusto per un veicolo o un'applicazione specifici, sono disponibili assistenza per la selezione pre-vendita e guida all'installazione post-vendita. Scegliere la scelta giusta al primo tentativo elimina la frustrazione di connettori non corrispondenti e garantisce che il lavoro venga svolto in modo sicuro ed efficiente.
