Come caricare il refrigerante del condizionatore d'aria con un tubo di riempimento del fluoro?

Caricare il refrigerante del condizionatore d'aria utilizzando a Tubo di riempimento del fluoro prevede quattro passaggi fondamentali: in primo luogo, collegare il file Tubo di riempimento del fluoro al collettore del manometro e alla bombola del refrigerante; in secondo luogo, spurgare l'aria dal tubo (evacuare il sistema); quindi, collegare saldamente l'altra estremità del Tubo di riempimento del fluoro alla valvola di servizio a bassa pressione sull'unità esterna del condizionatore d'aria; infine, aprire lentamente la valvola per caricare il refrigerante osservando il manometro. Collegamento e spurgo adeguati sono fondamentali per garantire che il sistema di refrigerazione non sia contaminato da aria e umidità.

Comprendere la funzione principale di un tubo di riempimento del fluoro di un condizionatore d'aria

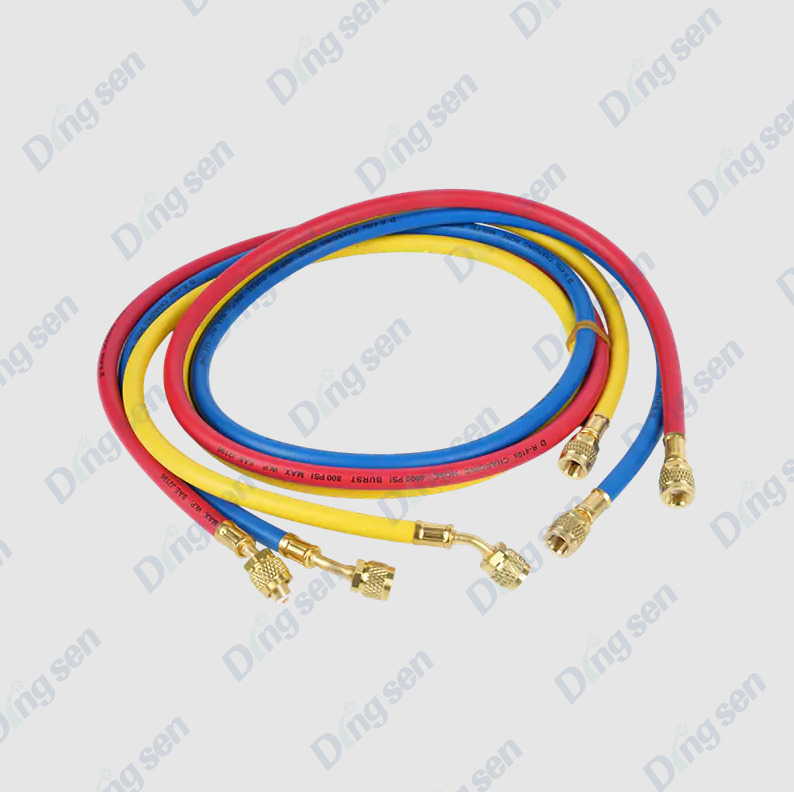

Durante la riparazione e la manutenzione del condizionatore d'aria, il Tubo di riempimento del fluoro (noto anche come tubo di riempimento del fluoro del refrigerante) funge da ponte che collega la bombola del refrigerante, il set di manometri del collettore e il sistema di condizionamento dell'aria. I tubi di riempimento del fluoro di alta qualità sono generalmente realizzati in gomma sintetica con un rivestimento interno intrecciato per resistere all'alta pressione e i loro giunti sono dotati di guarnizioni a prova di perdite per garantire che il refrigerante non fuoriesca durante il processo di ricarica.

Preparazione: selezione del cavo di ricarica del refrigerante corrispondente

Prima di iniziare il processo di ricarica, assicurarsi che le specifiche del cavo di ricarica corrispondano al tipo di refrigerante:

• Refrigerante R22: in genere utilizza un cavo di ricarica con connettore SAE da 1/4 di pollice.
• Refrigerante R410A/R32: a causa delle pressioni di esercizio più elevate, solitamente richiede un cavo di ricarica ad alta pressione dedicato e il connettore è generalmente da 5/16 pollici.


Passaggi operativi dettagliati: come utilizzare correttamente un cavo di ricarica del refrigerante

1. Collegamento del manometro

Collegare il tubo blu all'estremità di bassa pressione (lato sinistro) del manometro, il tubo rosso all'estremità di alta pressione (lato destro, solitamente utilizzato solo per i test di pressione) e il tubo giallo alla bombola del refrigerante.

2. Evacuazione della linea

Questo è un passaggio spesso trascurato dai principianti. Dopo aver collegato il cavo di ricarica alla bombola, aprire leggermente la valvola della bombola per consentire ad una piccola quantità di refrigerante di fuoriuscire dal connettore vicino al manometro. Utilizzare la pressione del refrigerante per espellere l'aria dal cavo di ricarica. L'ingresso di aria nel sistema può comportare una scarsa dissipazione del calore e persino danni al compressore.

3. Collegare l'unità esterna del condizionatore d'aria

Stringere l'estremità del refrigerante blu Tubo di riempimento del fluoro all'apertura di servizio sul tubo più spesso (tubo a bassa pressione) dell'unità esterna del condizionatore d'aria. A questo punto, il manometro visualizzerà la pressione operativa attuale del sistema.

4. Inizia la ricarica

Avviare il condizionatore e passare alla modalità di raffreddamento. Aprire lentamente la valvola del manometro per consentire al refrigerante di entrare nel sistema attraverso Tubo di riempimento del fluoro . Osservare attentamente l'amperometro e il manometro e non sovraccaricare subito.

Manutenzione e cura: prolungamento della durata del tubo di riempimento del fluoro

Per garantire l'accuratezza e la sicurezza di ogni ricarica, la manutenzione quotidiana del Tubo di riempimento del fluoro è essenziale:

• Controllare la guarnizione di tenuta: la guarnizione di gomma all'interno del connettore del tubo di riempimento del fluoro è una parte vulnerabile. Se si riscontrano indurimenti o crepe, sostituirlo immediatamente per evitare perdite di refrigerante.


• Evitare piegature eccessive: quando si ripone il tubo di riempimento del fluoro, deve essere arricciato in modo naturale per evitare piegature ad angolo acuto che potrebbero causare la rottura dello strato interno.


• Pulire il connettore: evitare che la polvere entri all'interno del tubo di riempimento del fluoro; in caso contrario, le impurità entreranno nel compressore insieme al refrigerante, causando il blocco del sistema.



Padroneggiare il corretto utilizzo del Tubo di riempimento del fluoro è una competenza fondamentale per ogni appassionato di riparazione di elettrodomestici e tecnico professionista. Seguendo procedure operative standardizzate, non solo è possibile migliorare l'efficienza di raffreddamento dei condizionatori d'aria, ma è anche possibile prolungare efficacemente la durata utile delle apparecchiature.
