Come verificare se il connettore rapido per il condizionamento dell'auto funziona correttamente?

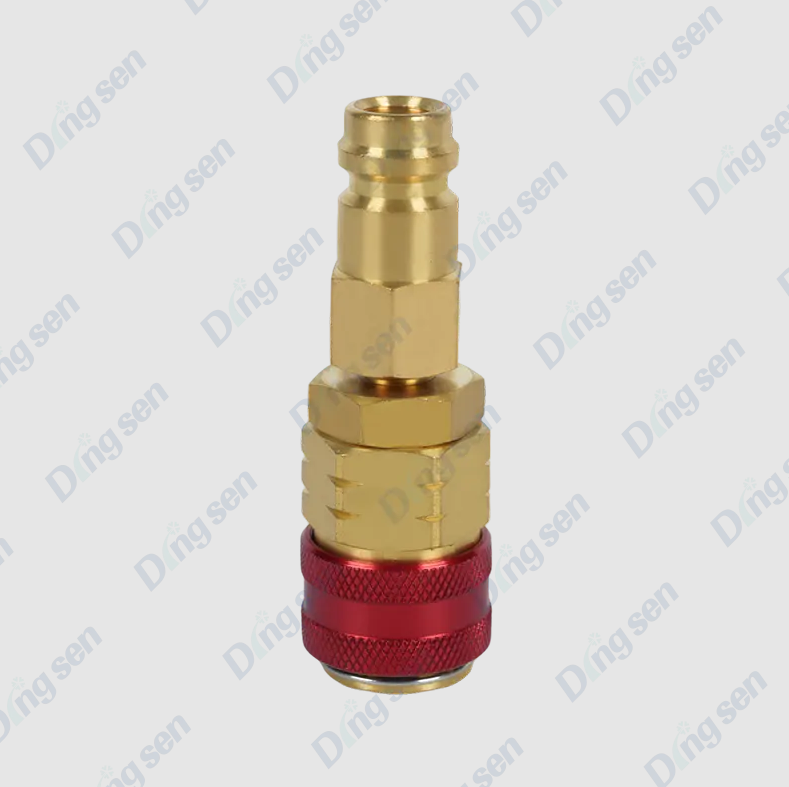

Per verificare se a connettore rapido per climatizzatore auto funziona correttamente, ispezionarlo per eventuali danni fisici, verificare che la clip di bloccaggio sia completamente posizionata, verificare che non vi siano perdite di refrigerante e verificare che il connettore si inneschi e si sganci correttamente . I connettori rapidi sui sistemi AC automobilistici collegano le linee del refrigerante high-side e low-side al compressore, al condensatore e all'evaporatore senza richiedere raccordi filettati. Un connettore difettoso può causare perdita di refrigerante, guasto del sistema AC o, nei casi più gravi, pericoloso rilascio di refrigerante ad alta pressione. La maggior parte dei controlli può essere eseguita con strumenti di base, un rilevatore di perdite di refrigerante e un set di manometri e deve essere eseguita ogni volta che il sistema AC mostra prestazioni di raffreddamento ridotte, rumori insoliti o segni visibili di contaminazione dell'olio vicino ai raccordi.

Come funzionano i connettori rapidi CA e dove falliscono

I connettori rapidi CA per autoveicoli utilizzano una valvola interna caricata a molla e un anello o clip di bloccaggio esterno per creare una connessione sigillata e resistente alla pressione tra le linee del refrigerante. Quando il raccordo maschio viene spinto nel corpo femmina, preme una valvola interna di tipo Schrader, consentendo il flusso del refrigerante. La clip di bloccaggio si inserisce in una scanalatura per impedire la disconnessione accidentale sotto pressione, in genere 15–30 bar sul lato alto e 2–5 bar sul lato basso di un sistema R-134a o R-1234yf standard.

I punti di guasto più comuni sono:

• Degrado della tenuta dell'O-ring — l'O-ring interno si indurisce, si crepa o si gonfia nel tempo, consentendo al refrigerante di filtrare oltre la guarnizione.
• Danno o perdita della clip di bloccaggio — una clip mancante, piegata o rotta consente al connettore di sganciarsi parzialmente sotto la pressione del sistema.
• Spaccature o deformazioni del corpo — L'impatto fisico, un serraggio eccessivo durante l'installazione o un ciclo termico a lungo termine possono rompere il corpo del connettore.
• Guasto alla valvola interna — una valvola interna bloccata o corrosa potrebbe non aprirsi completamente, limitando il flusso di refrigerante e riducendo le prestazioni dell'aria condizionata anche quando il connettore appare intatto esternamente.
• Contaminazione — sporco, detriti o umidità che penetrano attraverso un raccordo scollegato possono danneggiare la sede della valvola e le superfici di tenuta dell'O-ring.


Precauzioni di sicurezza prima di ispezionare i connettori rapidi CA

I sistemi refrigeranti CA funzionano a una pressione significativa e contengono sostanze chimiche che possono causare congelamento, lesioni agli occhi o asfissia se rilasciate improvvisamente. Prima di iniziare qualsiasi ispezione o prova pratica, osservare le seguenti precauzioni:

• Indossare occhiali di sicurezza e guanti isolanti sempre quando si lavora vicino a linee frigorifere pressurizzate.
• Non scollegare mai un connettore rapido mentre il sistema è pressurizzato . Recuperare sempre il refrigerante utilizzando apparecchiature di recupero certificate prima di rimuovere qualsiasi connettore.
• Lavora in a zona ben ventilata . I vapori refrigeranti sono più pesanti dell'aria e spostano l'ossigeno a livello del pavimento.
• Consentire al motore e all'impianto AC di farlo raffreddare per almeno 15-20 minuti dopo il funzionamento prima di maneggiare i connettori vicino al compressore o al condensatore, dove la temperatura può superare gli 80°C.
• Notalo L'R-1234yf è leggermente infiammabile (classificazione A2L) . Tenere le fonti di ignizione lontane dall'area di lavoro durante l'ispezione dei sistemi caricati con questo refrigerante.

Ispezione visiva e fisica passo passo

Iniziare con un'ispezione visiva e manuale approfondita prima di utilizzare qualsiasi strumento diagnostico. Questo passaggio identifica la maggior parte dei guasti evidenti del connettore e richiede meno di cinque minuti per connettore.

Verificare la presenza di macchie di olio attorno al connettore

I sistemi refrigeranti utilizzano olio PAG o POE per lubrificare il compressore. Quando il refrigerante fuoriesce dalla guarnizione del connettore, trasporta con sé l'olio del compressore, lasciando a residui scuri, grassi o pellicole oleose intorno al corpo del connettore e sulle superfici dei tubi o dei tubi vicini. Anche una piccola macchia d'olio delle dimensioni di una moneta è un indicatore affidabile di un difetto di tenuta. Controllare sia il corpo del connettore che un raggio di 10–15 cm del tubo circostante e dell'area della staffa.

Ispezionare la clip di bloccaggio

• Conferma il la clip di bloccaggio (anello di ritenzione) è presente e completamente inserita nella sua scanalatura attorno al corpo del connettore. Una clip posizionata correttamente dovrebbe essere a filo o leggermente sporgente rispetto alla superficie del connettore: non angolata, parzialmente inserita o mancante.
• Cerca crepe, deformazioni o scolorimento nella clip. Le clip di plastica che sono state esposte a calore prolungato (comune vicino al compressore) diventano fragili e potrebbero rompersi anche se appaiono visivamente intatte.
• Tentare delicatamente di farlo separare assialmente il connettore manualmente senza rilasciare la clip. Dovrebbe essere visualizzato un connettore bloccato correttamente movimento assiale nullo . Qualsiasi fessura percettibile che si apre sotto la forza di trazione manuale indica che la clip non si innesta correttamente nella scanalatura di bloccaggio.

Ispezionare il corpo del connettore

• Esaminare l'intera superficie esterna per crepe, scheggiature o segni di stress biancastri nel corpo in plastica. Prestare particolare attenzione all'area immediatamente dietro la scanalatura di bloccaggio, che è sottoposta alla massima sollecitazione di trazione durante la pressurizzazione.
• Controllare i connettori metallici corrosione, vaiolatura o danni alla filettatura sulle facce dei posti a sedere.
• Verificare che il connettore sia completamente seduto — il raccordo maschio deve essere inserito nel punto in cui scatta la clip di bloccaggio, senza spazio visibile tra le facce del corpo maschio e femmina. Un connettore inserito in modo incompleto è una causa molto comune di lenta perdita di refrigerante.

Metodi di rilevamento delle perdite di refrigerante

L'ispezione visiva da sola non può confermare che un connettore sia privo di perdite sotto pressione operativa. Utilizzare uno o più dei seguenti metodi di rilevamento per confermare l'integrità del sigillo.

Rilevatore di perdite elettronico

Un rilevatore elettronico di perdite di refrigerante è il metodo più rapido e sensibile per individuare le perdite nei connettori. I rilevatori a diodi riscaldati possono rilevare concentrazioni di refrigerante fino a 5 ppm (parti per milione) , ben al di sotto della soglia rilevabile con qualsiasi altro metodo non di laboratorio. Con il sistema AC in funzione e completamente pressurizzato:

• Muovere lentamente la sonda del rilevatore attorno all'intera circonferenza del connettore a una distanza di 5–10 mm dalla superficie.
• Controlla sotto il connettore: i vapori del refrigerante sono più densi dell'aria e si accumulano nel punto più basso vicino alla fonte della perdita.
• Un allarme acustico o un LED lampeggiante indicano la presenza di refrigerante. Conferma il alarm triggers at the connector body itself , non da un raccordo o una giunzione di un tubo nelle vicinanze, prima di concludere che la fonte sia il connettore.

Ispezione della tintura fluorescente UV

Molti sistemi CA automobilistici sono precaricati con colorante fluorescente UV oppure il colorante può essere iniettato utilizzando un kit iniettore di colorante. Sotto una lampada UV (luce nera), il colorante fuoriuscito emette una fluorescenza giallo-verde brillante, contrassegnando con precisione la posizione della perdita sulla superficie del connettore. Questo metodo è particolarmente utile per confermando quale punto specifico su un connettore perde — la sede dell'O-ring, la giuntura del corpo o la zona della clip di bloccaggio.

Osservazione della pressione relativa al collettore

Collegare un manometro alle porte di servizio e registrare le pressioni del sistema con il motore spento e il sistema a temperatura ambiente. Come riferimento generale per un sistema R-134a correttamente funzionante a Temperatura ambiente 21°C , la pressione statica dovrebbe essere approssimativamente 5–6 bar sia sul lato alto che su quello basso . Se la pressione osservata è significativamente inferiore a questo valore e il sistema non è stato sottoposto a manutenzione di recente, viene indicata una perdita di refrigerante attraverso un connettore che perde o altrove nel sistema. Monitorare l'indicatore per 5-10 minuti — una lettura della pressione in calo conferma una perdita attiva.

Test della funzione di inserimento e rilascio del connettore

Un connettore fisicamente intatto ma non agganciato o rilasciato correttamente non riuscirà a mantenere la pressione o creerà difficoltà durante la manutenzione. Testare la funzione di inserimento e rilascio solo dopo che il sistema è stato depressurizzato in modo sicuro e il refrigerante recuperato.

1. Prova il coinvolgimento — spingere il raccordo maschio nel corpo femmina finché non si avverte o non si sente uno scatto distinto proveniente dalla clip di bloccaggio. Il clic deve essere positivo e chiaro. Un impegno morbido e indistinto indica che la clip non è inserita nella sua scanalatura, il che significa che il connettore non manterrà la pressione del sistema in modo affidabile.
2. Conferma i posti a sedere completi — dopo l'innesto, verificare visivamente che il raccordo maschio sia a filo o leggermente incassato nella faccia del corpo femminile. Qualsiasi spazio visibile tra le due facce accoppiate indica un inserimento incompleto.
3. Testare la ritenzione assiale — applicare una forza di trazione manuale decisa assialmente su entrambi i lati del raccordo collegato. Non dovrebbe verificarsi alcuna separazione o movimento mentre la clip è impegnata. Il movimento indica la geometria di bloccaggio usurata.
4. Rilascio di prova — utilizzare lo strumento di rilascio o premere le linguette di rilascio come previsto per il tipo di connettore specifico. Il connettore dovrebbe sganciarsi dolcemente e completamente con una forza moderata della mano. Una forza eccessiva richiesta per il rilascio può indicare un O-ring rigonfio, contaminazione o un foro del corpo deformato.
5. Ispezionare l'O-ring dopo lo smontaggio — una volta separato, esaminare l'O-ring sul raccordo maschio per verificare che non sia indurito, fessurato, appiattito o danneggiato dall'estrusione. Dovrebbe esserlo un O-ring sano elastica, uniformemente rotonda e priva di difetti superficiali . Sostituire eventuali O-ring che non superano questo controllo prima del riassemblaggio.

Riepilogo diagnostico: sintomi, cause probabili e azioni

Quando sostituire anziché riparare un connettore rapido CA

Alcuni guasti del connettore possono essere risolti sostituendo l'O-ring e riposizionando il raccordo. Altri richiedono la sostituzione completa del connettore. Sostituire l'intero gruppo connettore, non solo l'O-ring, nelle seguenti condizioni:

• Qualsiasi crepa nel corpo del connettore — i corpi in plastica o metallo incrinati non possono trattenere in modo sicuro la pressione del refrigerante e devono essere sostituiti immediatamente.
• Scanalatura di bloccaggio usurata o deformata — se la clip non scatta più in modo sicuro o il raccordo maschio si muove assialmente quando bloccato, la geometria del corpo è oltre i limiti utilizzabili.
• Perdita continua dopo la sostituzione dell'O-ring — se un nuovo O-ring di dimensioni corrette perde ancora, la superficie di tenuta all'interno del foro del connettore è danneggiata o corrosa e non sigillerà contro alcun O-ring.
• Età del connettore superiore a 10 anni o 150.000 km — I corpi dei connettori in plastica e le molle interne delle valvole si degradano nel tempo indipendentemente dalle condizioni visibili. Nei veicoli ad alto chilometraggio, la sostituzione proattiva durante i principali interventi di manutenzione dell'aria condizionata (sostituzione del compressore o dell'evaporatore) rappresenta una manutenzione preventiva economicamente vantaggiosa.

Installare sempre nuovi O-ring lubrificati con olio PAG o POE pulito e compatibile con il sistema quando si rimonta qualsiasi connettore rapido CA. Non riutilizzare mai un O-ring che è stato sotto pressione nel sistema , anche se sembra integro: la compressione dovuta alla sede precedente significa che non sigillerà in modo affidabile come un anello nuovo.
