Cos'è un connettore rapido per l'aria condizionata dell'auto?

A connettoe rapido per climatizzatore auto è un dispositivo di accoppiamento specializzato che consente un collegamento rapido, senza attrezzi e senza perdite tra le linee del refrigerante dell'aria condizionata di un veicolo e le apparecchiature di servizio esterne come set di manometri, macchine per il recupero del refrigerante, pompe a vuoto e stazioni di ricarica. Invece di utilizzare raccordi filettati che richiedono chiavi e giri multipli per il fissaggio, un connettore rapido si aggancia alla porta di servizio con una singola azione push-and-click, sigillando istantaneamente e rilasciando altrettanto rapidamente quando viene azionata la leva o il collare. Questi connettori sono un componente essenziale in qualsiasi kit di strumenti professionali per la manutenzione dell'aria condizionata nel settore automobilistico, consentendo un efficiente riempimento del refrigerante, test della pressione del sistema, rilevamento delle perdite e recupero del refrigerante senza rischio di fuga di refrigerante o contaminazione da umidità.

Perché i connettori rapidi vengono utilizzati negli impianti A/C delle auto

I sistemi di climatizzazione automobilistica funzionano come circuiti sigillati e pressurizzati. Qualsiasi connessione o disconnessione delle apparecchiature di servizio introduce il rischio di perdita di refrigerante, ingresso di aria e contaminazione da umidità, tutti fattori che riducono le prestazioni del sistema o causano danni al compressore. I connettori rapidi affrontano direttamente questa sfida incorporando meccanismi di valvola interni che mantengono sigillati entrambi i lati della connessione finché l'accoppiamento non è completamente innestato.

I vantaggi pratici rispetto ai vecchi raccordi filettati sono sostanziali:

• Velocità : La connessione e la disconnessione richiedono pochi secondi anziché minuti, riducendo il tempo di assistenza per veicolo.
• Perdita di refrigerante minima : Il design della valvola autosigillante impedisce la fuoriuscita del refrigerante durante le operazioni di collegamento e scollegamento.
• Nessun attrezzo richiesto : Elimina la necessità di chiavi o chiavi inglesi nella porta di servizio, riducendo il rischio di danni alla porta.
• Sicurezza dell'operatore : Le connessioni sigillate proteggono i tecnici dal contatto diretto con il refrigerante, che può causare congelamento e lesioni agli occhi.
• Conformità normativa : Molte normative ambientali ora richiedono il recupero del refrigerante durante il servizio; i connettori rapidi semplificano e velocizzano il collegamento delle attrezzature di recupero, garantendo la conformità.

Come funziona un connettore rapido per aria condizionata per auto

Il principio di funzionamento di un connettore rapido si basa su a premere per collegare, tirare/leva per rilasciare meccanismo combinato con doppie valvole di ritegno interne. Comprendere questo meccanismo aiuta i tecnici a utilizzare correttamente i connettori ed evitare errori comuni.

Sequenza di connessione

1. Identificare la porta di servizio corretta : La porta laterale di bassa pressione (aspirazione) e la porta laterale di alta pressione (scarico) hanno dimensioni diverse per evitare collegamenti incrociati. Le porte low-side hanno un diametro maggiore rispetto alle porte high-side.
2. Allineare il connettore : Far scorrere il connettore rapido sul raccordo dell'apertura di servizio, assicurandosi che sia orientato diritto per evitare filettature incrociate o armamenti.
3. Spingi per impegnarti : Spingere con decisione il corpo del connettore in avanti finché non si sente o si percepisce un clic. Questo clic segnala che l'anello di bloccaggio o la pinza sono scattati nella scanalatura dell'apertura di servizio.
4. Apertura della valvola : Quando il connettore si inserisce completamente, il perno interno o l'attuatore apre la valvola Schrader (valvola della porta di servizio) e contemporaneamente apre la valvola interna del connettore, consentendo il flusso del refrigerante.
5. Verificare i posti a sedere : Uno strattone delicato sul corpo del connettore conferma che è bloccato. Un connettore posizionato correttamente non si libererà senza azionare il meccanismo di rilascio.

Sequenza di disconnessione

1. Chiudere la valvola di servizio sul manometro o sulla stazione di ricarica per isolare il tubo dal sistema prima di scollegarlo.
2. Azionare lo sblocco : premere il pulsante di rilascio, far scorrere l'anello di rilascio o premere la leva (a seconda del modello del connettore) per ritrarre l'anello di bloccaggio.
3. Tirarsi indietro : Quando il connettore viene estratto, le valvole interne sia sul connettore che sull'apertura di servizio si chiudono simultaneamente, intrappolando il refrigerante nel sistema e impedendogli di fuoriuscire nell'atmosfera.
4. Ispezionare e tappare : Sostituire il cappuccio antipolvere sull'apertura di servizio immediatamente dopo la disconnessione per proteggerlo dalla contaminazione.

Tipi di connettori rapidi per aria condizionata per auto

I connettori rapidi per il servizio A/C automobilistico sono prodotti in diverse configurazioni per adattarsi a diversi progetti di sistema, tipi di refrigerante e interfacce di apparecchiature di servizio. La selezione del tipo corretto è essenziale per la compatibilità e la sicurezza.

Per tipo di refrigerante e dimensione della porta

Il refrigerante utilizzato nel veicolo determina la dimensione della porta e le specifiche del connettore. Nella maggior parte dei casi, l'utilizzo del tipo di connettore sbagliato è fisicamente impedito dalla differenza di dimensioni, ma è essenziale conoscere il tipo di sistema prima dell'assistenza:

• Sistemi R-134a : La stragrande maggioranza dei veicoli costruiti tra l'inizio degli anni '90 e la metà degli anni 2010 utilizza il refrigerante R-134a. Le porte di servizio low-side utilizzano a Connessione rapida SAE da 1/4 di pollice montaggio; le porte high-side utilizzano a Connessione rapida da 16 mm (o 3/8 pollici SAE). .
• Sistemi R-1234yf : I veicoli più recenti (in genere dal 2017 in poi in molti mercati) utilizzano R-1234yf, un refrigerante a basso GWP. Le porte di servizio utilizzano un design proprietario a connessione rapida non compatibile con connettori R-134a , garantendo che i tipi di refrigerante non subiscano contaminazioni incrociate.
• Sistemi preesistenti R-12 : I veicoli più vecchi che utilizzano l'R-12 (eliminati gradualmente dal Protocollo di Montreal) hanno porte filettate diverse e più grandi. Sono disponibili adattatori di retrofit per consentire ai moderni connettori rapidi di servire questi sistemi dopo la conversione.
• Sistemi di CO2 (R-744). : Emergenti nei veicoli elettrici e ibridi, i sistemi A/C a CO2 funzionano a pressioni fino a 130 bar (1.885 psi) - di gran lunga superiori rispetto ai sistemi convenzionali - e richiedono connettori rapidi ad alta pressione appositamente progettati per queste condizioni estreme.

Per meccanismo di rilascio

• Rilascio a pulsante : Un pulsante montato lateralmente preme un perno di fissaggio, consentendo di estrarre il connettore. Semplice e veloce, comune sulle estremità dei tubi di servizio standard.
• Sgancio del collare scorrevole : Un manicotto attorno al corpo del connettore viene fatto scorrere indietro verso il tubo per disimpegnare l'anello di bloccaggio. Fornisce una presa sicura ed è resistente al rilascio accidentale.
• Sblocco a leva : Una maniglia o leva sul lato del connettore chiude contemporaneamente la valvola interna e rilascia il blocco, rendendo la disconnessione un'operazione con una sola mano. Preferito per l'uso in linee di produzione ad alta frequenza.
• Stile accoppiatore (due pezzi) : Una metà maschile e una metà femminile che si incastrano insieme. La metà femmina può essere montata permanentemente sul tubo di servizio; la metà maschio si collega ad un adattatore sulla porta del veicolo. Comune nelle configurazioni delle stazioni di recupero del refrigerante.

Per applicazione del servizio

• Connettori lato basso (aspirazione). : collegare alla porta di servizio a bassa pressione, generalmente utilizzata per il test del vuoto, la carica del refrigerante e il monitoraggio della pressione sul lato bassa.
• Connettori high-side (scarica). : Collegare alla porta ad alta pressione per la lettura della pressione high-side e il recupero del refrigerante. Deve essere classificato per pressioni generalmente fino a 500 PSI (34 bar) per i refrigeranti convenzionali.
• Set di connettori a doppia porta : Venduti in coppie abbinate per connessioni low-side e high-side, codificati a colori blu (lato basso) e rosso (lato alto) per evitare connessioni incrociate.

Specifiche chiave da comprendere

Quando si seleziona o si valuta un connettore rapido per il servizio A/C automobilistico, i seguenti parametri tecnici ne definiscono l'idoneità e la sicurezza:

Materiali e costruzione: cosa rende un connettore di qualità

L'affidabilità di un connettore rapido nelle difficili condizioni di servizio dell'aria condizionata nel settore automobilistico (alte pressioni, temperature estreme, esposizione chimica e uso frequente) dipende interamente dalla selezione dei materiali e dalla produzione di precisione.

Materiali del corpo e dell'alloggiamento

Utilizzo di connettori rapidi di qualità ottone o lega di alluminio forgiato corpi lavorati con precisione con tolleranze strette. L'ottone offre un'eccellente resistenza alla corrosione agli oli refrigeranti e all'umidità; l'alluminio è preferito laddove la riduzione del peso è importante. L'acciaio inossidabile viene utilizzato per applicazioni che richiedono la massima resistenza alla corrosione o per sistemi ad alta pressione con CO2 (R-744). La cromatura o la nichelatura vengono spesso applicate per migliorare la durata della superficie e prevenire la corrosione galvanica quando il connettore entra in contatto con metalli diversi sulla porta di servizio del veicolo.

Materiali di tenuta e O-ring

Le guarnizioni interne sono i componenti più critici nel determinare le prestazioni di tenuta a lungo termine. Diversi refrigeranti e oli per compressori richiedono materiali di tenuta diversi:

• NBR (gomma nitrile butadiene) : Il tradizionale materiale di tenuta per R-12 e sistemi a olio minerale meno recenti. Non raccomandato per la compatibilità con l'olio PAG.
• HNBR (NBR idrogenato) : Il materiale di tenuta più utilizzato nei moderni connettori A/C automobilistici. Eccellente compatibilità con gli oli per compressori R-134a e PAG, con un campo operativo di Da -40°C a 150°C .
• EPDM : Utilizzato per i sistemi R-1234yf e alcuni sistemi a base acqua o CO2. Resistente chimicamente a una gamma più ampia di refrigeranti ma non compatibile con l'olio minerale.
• PTFE (Politetrafluoroetilene) : Utilizzato per anelli di riserva e sedi di valvole nei connettori di fascia alta. Praticamente chimicamente inerte e fornisce una superficie di tenuta a bassissimo attrito.

Lavorazioni meccaniche di precisione e prove di tenuta all'aria

I connettori rapidi di livello professionale sono sottoposti lavorazione CNC di precisione per garantire che le superfici di accoppiamento, le scanalature di bloccaggio e le sedi delle valvole siano dimensionalmente accurate entro le tolleranze di Da ±0,01 mm a ±0,05 mm . Dopo l'assemblaggio, ciascun connettore viene sottoposto a test di tenuta all'aria, in genere rilevamento di perdite di elio o test di mantenimento della pressione di azoto, per verificare che l'unità assemblata soddisfi il tasso di perdita specificato prima di lasciare la fabbrica. Questo passaggio di qualità è ciò che distingue un connettore che si sigilla in modo affidabile dopo migliaia di cicli di servizio da uno che inizia a perdere prematuramente.

Applicazioni comuni nel servizio di climatizzazione automobilistica

I connettori rapidi vengono utilizzati in tutta la gamma di attività di manutenzione e riparazione dell'aria condizionata per auto. Capire quali operazioni richiedono quale tipo di connettore aiuta i tecnici ad attrezzarsi correttamente.

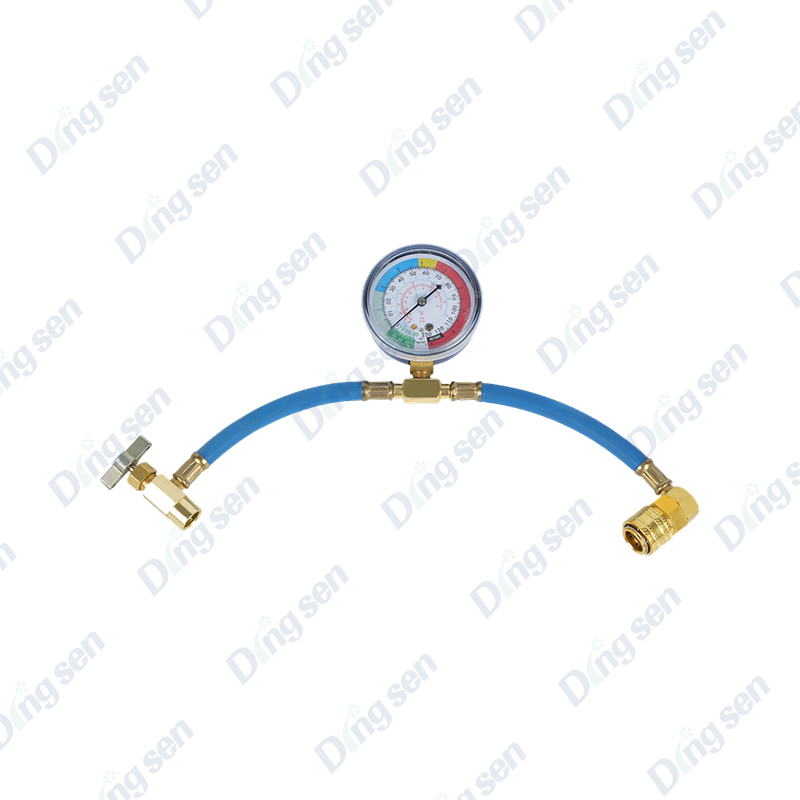

Carica e rabbocco del refrigerante

Quando un sistema A/C ha perso refrigerante a causa di una perdita lenta o di una manutenzione ordinaria, il sistema deve essere ricaricato fino al peso specificato dal produttore (tipicamente Da 400 g a 900 g di refrigerante a seconda delle dimensioni del veicolo). Un connettore rapido sulla porta di servizio sul lato inferiore collega il tubo di ricarica da una bombola di refrigerante o da una stazione di ricarica al sistema. La valvola autosigillante garantisce che non entri aria nel sistema e che il refrigerante non fuoriesca durante il collegamento e lo scollegamento.

Test della pressione del sistema e rilevamento delle perdite

Entrambi i connettori rapidi lato alto e lato basso sono collegati contemporaneamente per collegare il set di manometri. Gli indicatori visualizzano le pressioni del sistema in tempo reale che consentono al tecnico di diagnosticare problemi come sovraccarico, sottocarica, guasto del compressore o blocchi nel sistema. Per le prove di tenuta, talvolta l'azoto viene introdotto attraverso le porte di servizio a pressioni di Da 150 a 200 psi (da 10 a 14 bar) per individuare le perdite prima di ricaricare con il refrigerante.

Evacuazione sotto vuoto

Prima di introdurre qualsiasi carica di refrigerante in un sistema che è stato aperto per la riparazione, il sistema deve essere evacuato con una pompa a vuoto per rimuovere tutta l'aria e l'umidità. I connettori rapidi su entrambe le porte di servizio collegano la pompa del vuoto al sistema. Il processo di evacuazione in genere riduce il sistema a 500 micron (0,5 Torr) o inferiore , un livello al quale l'umidità residua evapora a temperatura ambiente.

Recupero del refrigerante

Le normative ambientali nella maggior parte dei paesi richiedono che il refrigerante venga recuperato prima di qualsiasi riparazione del sistema A/C che comporti l'apertura del circuito del refrigerante. Le macchine di recupero si collegano tramite connettori rapidi su entrambe le porte di servizio ed estraggono il refrigerante in un cilindro di recupero certificato. I connettori rapidi riducono al minimo la perdita di refrigerante nell'atmosfera durante le operazioni di connessione e disconnessione, supportando la conformità ambientale.

Iniezione olio compressore

Dopo riparazioni importanti come la sostituzione del compressore o il lavaggio del sistema, la quantità corretta di olio lubrificante del compressore (tipicamente Olio PAG per sistemi R-134a or Olio POE per sistemi R-1234yf ) deve essere reintrodotto. Gli adattatori specializzati per connettori rapidi consentono agli iniettori di olio di collegarsi alle porte di servizio senza aprire il sistema all'atmosfera.

Compatibilità: abbinamento del connettore al veicolo

Uno degli aspetti pratici più importanti dell'utilizzo dei connettori rapidi A/C per auto è garantire la compatibilità tra il connettore e il design della porta di servizio del veicolo. Sebbene la standardizzazione sia migliorata nel corso dei decenni, esistono ancora differenze significative tra marche di veicoli, anni di modello e sistemi di refrigerante.

Uso, manutenzione e conservazione corretti

Anche il connettore rapido della massima qualità si guasterà prematuramente se utilizzato in modo errato o senza manutenzione. Il rispetto di queste migliori pratiche prolunga la durata e garantisce prestazioni di tenuta costanti.

Durante l'uso

• Verificare sempre il tipo di refrigerante prima di connettersi. Il collegamento di un connettore R-134a a una porta R-1234yf è fisicamente impedito dalle differenze nelle dimensioni della porta, ma l'utilizzo di adattatori errati per forzare una connessione può contaminare in modo incrociato il refrigerante.
• Non superare la pressione di esercizio nominale . Il tentativo di utilizzare un connettore del lato bassa sul lato dell'alta pressione può causare un guasto catastrofico del meccanismo di bloccaggio.
• Non scollegare mai sotto pressione senza prima chiudere la valvola del collettore e scaricare la pressione di linea attraverso l'apposita procedura di recupero. La disconnessione forzata ad alta pressione rischia di causare lesioni e rilascio di refrigerante.
• Ispezionare gli O-ring prima di ogni utilizzo . Un O-ring incrinato, deformato o appiattito deve essere sostituito immediatamente. I kit O-ring di ricambio per la maggior parte dei connettori standard sono ampiamente disponibili.

Pulizia e conservazione

• Dopo ogni utilizzo, pulire il corpo del connettore e le superfici di contatto della porta con un panno pulito e asciutto per rimuovere residui di olio e sporco.
• Applicare periodicamente una piccola quantità di olio refrigerante agli O-ring per mantenerli flessibili ed evitare che si secchino e si rompano.
• Conservare i connettori con i cappucci antipolvere in posizione sull'estremità di contatto della porta per evitare la contaminazione della valvola e delle superfici di tenuta.
• Conservare in un ambiente asciutto e a temperatura moderata. Lo stoccaggio prolungato a temperature superiori a 60°C può degradare gli elastomeri degli O-ring.
• Sostituire qualsiasi connettore che sia caduto dall'alto o che mostri segni di danni da impatto sul meccanismo di bloccaggio, anche se non sono evidenti danni visibili.

Segni che è necessario sostituire un connettore rapido

Il riconoscimento precoce dei segni di usura o danneggiamento del connettore previene la perdita di refrigerante, la contaminazione e potenziali incidenti di sicurezza durante gli interventi di manutenzione:

• Difficoltà ad impegnarsi o rilasciare : Un connettore difficile da inserire o rilasciare può avere un anello di bloccaggio usurato, perni di fissaggio piegati o un corpo deformato.
• Residui visibili di olio refrigerante attorno al giunto : La traccia di olio è uno dei primi segni di un sigillo piangente, anche prima che si verifichi una perdita di pressione misurabile.
• Incapacità di mantenere il vuoto : Se il manometro del collettore mostra che il vuoto diminuisce più velocemente del previsto durante l'evacuazione, le guarnizioni del connettore potrebbero consentire l'ingresso di aria.
• O-ring incrinati o estrusi : Visibili durante l'ispezione pre-utilizzo, devono essere sostituiti prima che il connettore venga rimesso in servizio.
• Corrosione o vaiolatura sul corpo : La corrosione superficiale può indicare corrosione interna dei componenti della valvola, compromettendo sia la tenuta che l'integrità strutturale.
