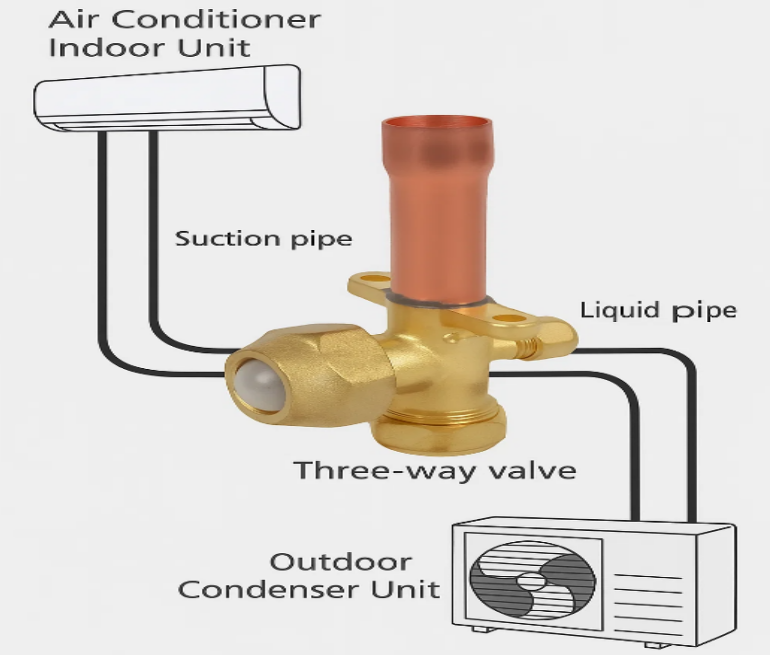

Cos'è una valvola a tre vie per l'aria condizionata?

An valvola a tre vie aria condizionata , nota anche come valvola di inversione a tre vie o valvola di distribuzione a tre vie, è un componente di controllo chiave in un sistema di climatizzazione. Viene utilizzato per modificare la direzione del flusso del refrigerante o dell'acqua refrigerata/calda nelle tubazioni, realizzando le funzioni di raffreddamento, riscaldamento o distribuzione dell'acqua refrigerata/calda del sistema.

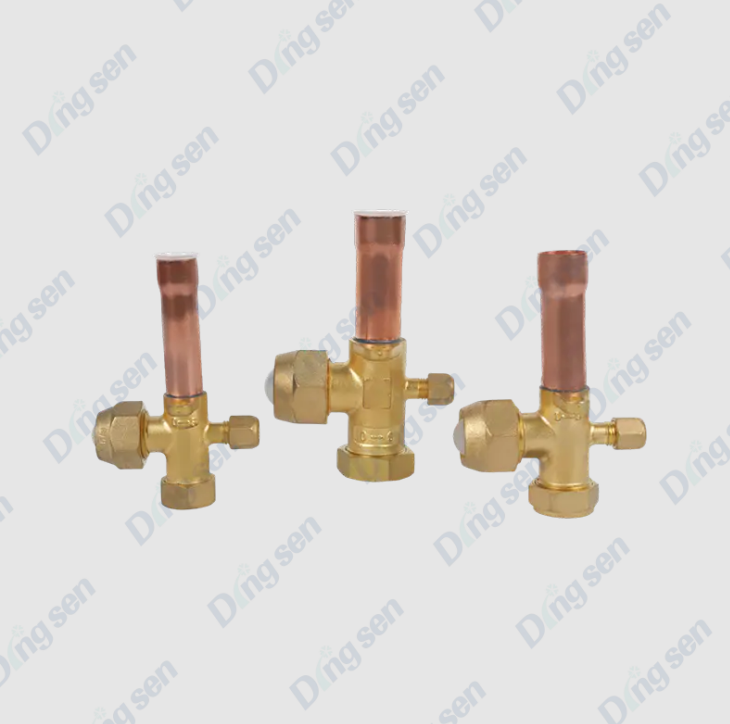

Una valvola a tre vie è generalmente costituita da un corpo valvola, un nucleo della valvola e un attuatore. In base al percorso del fluido, può essere suddiviso in tipo diretto e tipo a distribuzione proporzionale. Nei moderni impianti di climatizzazione centralizzata, nei ventilconvettori e nei sistemi di riscaldamento a pavimento, le valvole a tre vie vengono spesso utilizzate insieme ad attuatori elettrici o termostati per ottenere il controllo automatico e la gestione del risparmio energetico.

Qual è il principio di funzionamento di an valvola a tre vie aria condizionata ?

An valvola a tre vie aria condizionata , nota anche come valvola di distribuzione a tre vie o valvola di inversione a tre vie, viene utilizzata principalmente per regolare la direzione del flusso del refrigerante o dell'acqua refrigerata/calda in un sistema di condizionamento dell'aria, realizzando la commutazione tra le funzioni di raffreddamento e riscaldamento o la distribuzione di acqua refrigerata/calda. Il suo principio di funzionamento si basa principalmente sul movimento del nucleo della valvola all'interno del corpo valvola per modificare il percorso del fluido.

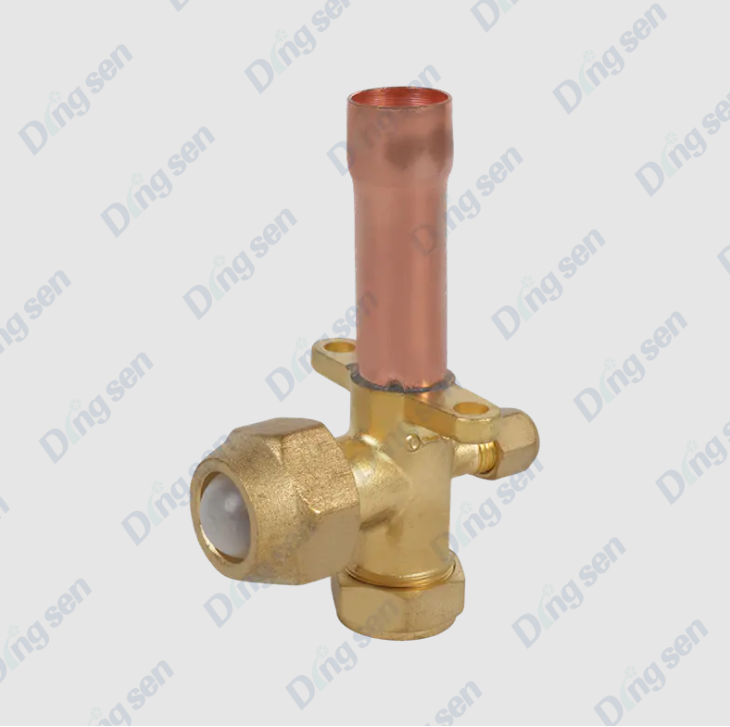

1. Composizione strutturale

Una valvola a tre vie è composta principalmente dalle seguenti parti:

• Corpo valvola: solitamente realizzato in rame, ottone o acciaio inossidabile, con tre porte di connessione: un ingresso (solitamente l'ingresso del sistema) e due uscite (che portano rispettivamente a diversi circuiti o apparecchiature).


• Nucleo della valvola: la parte mobile all'interno del corpo della valvola, che può ruotare o scorrere, utilizzata per cambiare la direzione del flusso del fluido.


• Attuatore: include una leva di azionamento manuale o un attuatore elettrico/pneumatico, utilizzato per azionare il movimento del nucleo della valvola per ottenere la commutazione della direzione del flusso.


• Guarnizioni: come anelli di gomma o guarnizioni in politetrafluoroetilene (PTFE), che garantiscono che la valvola non perda durante il funzionamento.



2. Modalità operative

Le valvole a tre vie possono essere suddivise in manuali ed elettriche in base al metodo di controllo, con lievi differenze nei principi di funzionamento:

(1) Valvola manuale a tre vie

Ruotando la maniglia si modifica la posizione del nucleo della valvola, consentendo al fluido nel tubo di ingresso di fluire verso una delle due uscite o di essere distribuito proporzionalmente.

Il nucleo della valvola ha tipicamente due strutture di base:

• Nucleo della valvola di tipo L: commuta il fluido su un'unica uscita, ottenendo una funzione "on/off" o di commutazione.


• Nucleo della valvola di tipo T: consente il flusso simultaneo attraverso entrambe le uscite, distribuendo il flusso secondo un determinato rapporto.



(2) Valvola elettrica a tre vie

Il nucleo della valvola è azionato da un attuatore elettrico e può ricevere segnali di controllo della temperatura o comandi del controller per ottenere una regolazione automatica.

L'attuatore ruota il nucleo della valvola, modificando la direzione del flusso del fluido o il rapporto di distribuzione.

Può essere collegato a un sistema di controllo della temperatura per ottenere la regolazione del carico o il controllo del risparmio energetico.

3. Principio di distribuzione dei fluidi

Commutazione diretta (nucleo della valvola di tipo L): quando il nucleo della valvola ruota fino a un certo angolo, il fluido può fluire solo dall'ingresso all'uscita designata e l'altra uscita è chiusa.

Distribuzione proporzionale (nucleo della valvola di tipo T): l'angolo di rotazione del nucleo della valvola controlla la dimensione di apertura delle due uscite, ottenendo così una distribuzione proporzionale dell'acqua calda e fredda per garantire un funzionamento stabile del sistema.

La posizione del nucleo della valvola è solitamente determinata da un termostato, un controller o una regolazione manuale, consentendo una regolazione precisa del flusso per ottenere un controllo confortevole della temperatura e un risparmio energetico.

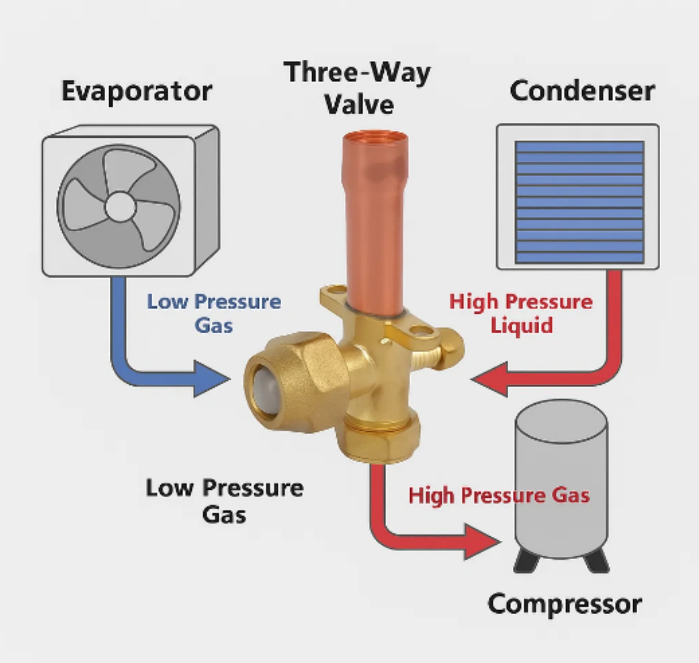

4. Diagramma di funzionamento

Quando il sistema necessita di riscaldamento, il nucleo della valvola ruota per aprire l'uscita A e chiudere l'uscita B, consentendo all'acqua calda o al refrigerante caldo di fluire verso l'apparecchiatura di riscaldamento.

Quando il sistema necessita di raffreddamento, il nucleo della valvola ruota per aprire l'uscita B e chiudere l'uscita A, consentendo all'acqua fredda o al refrigerante freddo di fluire verso l'apparecchiatura di raffreddamento.

In alcune applicazioni di distribuzione proporzionale, il nucleo della valvola può aprire parzialmente le uscite A e B per ottenere la miscelazione dell'acqua calda e fredda o la distribuzione del flusso.

5. Caratteristiche e vantaggi

Controllo flessibile: la direzione del flusso può essere regolata manualmente o automaticamente per adattarsi ai diversi requisiti di carico.

Efficienza energetica: il controllo preciso del flusso attraverso la distribuzione proporzionale riduce gli sprechi energetici.

Installazione semplice: struttura compatta, può essere collegata direttamente alle tubazioni del sistema di climatizzazione.

Protezione del sistema: previene il riflusso e l'impatto del sistema, garantendo un funzionamento stabile dell'apparecchiatura.

Quali tipologie di impianti di climatizzazione sono valvola a tre vie aria condizionatas tipicamente utilizzato in?

Le valvole a tre vie per il condizionamento dell'aria sono ampiamente utilizzate nei moderni sistemi di condizionamento dell'aria, principalmente per controllare la direzione del flusso del refrigerante o dell'acqua refrigerata/calda, ottenendo la commutazione raffreddamento/riscaldamento, la distribuzione del flusso e la regolazione del carico del sistema. Le loro caratteristiche applicative variano leggermente a seconda del tipo di sistema.

1. Sistemi di condizionamento d'aria centralizzati

Scenari applicativi: Impianti idrici o di condizionamento dell'aria in grandi edifici commerciali, uffici, hotel, centri commerciali, ecc.

Funzioni:

• Regola il flusso di acqua refrigerata/calda verso diversi dispositivi terminali (come ventilconvettori o unità di trattamento aria).


• Cambia il flusso dell'acqua o del refrigerante durante la commutazione della modalità raffreddamento/riscaldamento.


• Funziona insieme a termostati o sistemi di gestione dell'edificio (BMS) per ottenere il controllo automatico e il funzionamento a risparmio energetico.



Vantaggi: Può controllare centralmente più dispositivi terminali, garantendo stabilità e comfort del sistema.

2. Sistema terminale dell'unità fan coil (FCU).

Scenari applicativi: uffici, sale conferenze, reparti ospedalieri, camere d'albergo, ecc.

Funzione:

• Controlla il flusso di acqua fredda o calda nel ventilconvettore per regolare la temperatura interna.
• Con un attuatore elettrico, può distribuire automaticamente il flusso d'acqua in base ai segnali di controllo della temperatura ambiente.



Vantaggi: Permette la regolazione indipendente della temperatura per ogni stanza o zona, migliorando il comfort e l'efficienza energetica.

3. Sistema di riscaldamento a pavimento (riscaldamento a pavimento radiante)

Scenari applicativi: edifici residenziali, ville, edifici pubblici e altri luoghi che utilizzano riscaldamento a pavimento a base d'acqua.

Funzione:

• Distribuisce l'acqua calda ai tubi del riscaldamento a pavimento in diverse zone per ottenere un riscaldamento a zone.
• Abbinato ad un termostato, consente la regolazione automatica della temperatura interna.



Vantaggi: Raggiunge un controllo confortevole della temperatura ambiente attraverso una distribuzione precisa del flusso di acqua calda risparmiando energia.

4. Sistema di climatizzazione multisplit (VRF/VRV)

Scenari applicativi: complessi commerciali di medie e grandi dimensioni, edifici per uffici e altri luoghi che richiedono sistemi di climatizzazione multi-split.

Funzione:

• Controlla il flusso di refrigerante all'unità interna o all'unità di recupero del calore quando si passa dalla modalità di raffreddamento a quella di riscaldamento.
• Funziona con il controller del sistema per ottenere un controllo indipendente della temperatura e una gestione del risparmio energetico in più zone.



Vantaggi: Garantisce un funzionamento efficiente dei sistemi multisplit e migliora il comfort interno.

5. Sistema a pompa di calore

Scenari applicativi: Sistemi residenziali o commerciali a pompa di calore aria/terra.

Funzione:

• Realizza il passaggio tra le modalità di riscaldamento e raffreddamento, modificando la direzione del flusso del refrigerante o dell'acqua.
• Funziona con sistemi di controllo automatico per migliorare l'efficienza energetica.



Vantaggi: consente la circolazione del raffreddamento e del riscaldamento e il controllo del risparmio energetico attraverso la commutazione della valvola a tre vie.

Quali sono le differenze tra una valvola a tre vie elettrica e una valvola a tre vie manuale?

Le valvole a tre vie per il condizionamento dell'aria possono essere suddivise in valvole a tre vie manuali e valvole a tre vie elettriche in base al loro metodo di controllo. Differiscono in modo significativo in termini di funzionamento, scenari applicativi e prestazioni del sistema.

1. Caratteristiche di una valvola manuale a tre vie

Struttura semplice: tipicamente costituita da un corpo valvola e una maniglia, senza componenti elettrici.

Funzionamento flessibile: adatto a piccoli sistemi o scenari in cui non è richiesta una commutazione frequente.

Basso costo e manutenzione semplice: non richiede alimentazione o segnale di controllo, con conseguente elevata affidabilità.

Limitazioni: impossibile ottenere il controllo remoto o la regolazione automatizzata; la precisione della regolazione è influenzata dall'intervento umano.

2. Caratteristiche di una valvola elettrica a tre vie

Controllo automatizzato: azionato da un attuatore elettrico, può ricevere segnali da un termostato o dal controllo del sistema.

Regolazione ad alta precisione: può ottenere una distribuzione del flusso proporzionale dallo 0 al 100%, adattandosi alle variazioni di carico.

Risparmio energetico ed alta efficienza: combinato con un sistema di controllo intelligente, può regolare il flusso dell'acqua o la direzione del flusso del refrigerante in base alle esigenze effettive, riducendo il consumo di energia.

Installazione e manutenzione: richiede alimentazione elettrica e ispezione regolare dell'attuatore; la manutenzione è più complessa rispetto alle valvole manuali.

Ampie applicazioni: adatto per sistemi di condizionamento d'aria centralizzati, ventilconvettori, sistemi multi-split, sistemi di riscaldamento a pavimento e altri scenari che richiedono una regolazione automatica.

Quali parametri vanno considerati nella scelta di una valvola a tre vie?

1. Diametro nominale della valvola: Il diametro nominale della valvola è il parametro fondamentale nella scelta di una valvola a tre vie, poiché determina l'accoppiamento tra la valvola e la tubazione. Un diametro troppo piccolo comporterà un'eccessiva resistenza al flusso, influenzando la pressione del sistema e la fornitura di acqua o la capacità di raffreddamento delle apparecchiature terminali; un diametro troppo grande aumenterà i costi e l'occupazione di spazio e potrebbe portare a una regolazione del flusso imprecisa. In generale, il diametro nominale della valvola appropriato deve essere selezionato in base alla portata di progettazione del sistema e al diametro del tubo per garantire un funzionamento regolare del sistema.

2. Caratteristiche del flusso e valore Cv: La portata di una valvola a tre vie è solitamente espressa dal suo valore Cv, che è la portata per unità di pressione. La corretta selezione del valore Cv garantisce che l'apertura della valvola corrisponda alla portata del sistema, ottenendo così un controllo preciso. Per le valvole di controllo proporzionali (come le valvole di tipo T), la curva di flusso deve essere il più stabile possibile per garantire una distribuzione uniforme dell'acqua calda e fredda o del refrigerante, evitando fluttuazioni di temperatura o instabilità nel sistema.

3. Materiale della valvola: Il materiale della valvola influisce direttamente sulla resistenza alla corrosione, alla pressione e alla durata. I materiali comuni del corpo valvola includono rame, ottone, acciaio inossidabile e plastica (come PVC o PP). Le valvole in rame o ottone sono comunemente utilizzate nei sistemi idrici, mentre le valvole in acciaio inossidabile sono adatte per sistemi con elevati requisiti di resistenza alla corrosione o fluidi chimici. Le valvole in plastica sono adatte per sistemi idrici a bassa temperatura o di piccole dimensioni. La selezione del materiale dovrebbe basarsi su una ragionevole corrispondenza tra tipo di supporto, temperatura e requisiti di sistema.

4. Valutazione della pressione: La pressione nominale di una valvola a tre vie si riferisce alla massima pressione di esercizio che la valvola può sopportare. Durante la selezione, assicurarsi che la pressione nominale della valvola sia superiore alla pressione di esercizio massima del sistema per evitare perdite o danni. Nei sistemi di refrigerazione ad alta pressione o nei sistemi di condizionamento dell'aria industriale, è necessario selezionare valvole classificate per alta pressione per garantire un funzionamento sicuro a lungo termine.

5. Metodo di controllo: Le valvole a tre vie possono essere controllate manualmente o elettricamente. Le valvole manuali sono adatte per piccoli impianti o scenari in cui non sono necessarie regolazioni frequenti; sono semplici da usare e a basso costo. Le valvole elettriche, azionate da un attuatore, consentono il controllo remoto e la regolazione automatizzata. Sono adatti per il condizionamento centralizzato, i ventilconvettori, i sistemi multi-split e i sistemi di riscaldamento a pavimento e possono essere utilizzati con termostati o sistemi di gestione degli edifici per migliorare il comfort del sistema e l'efficienza energetica.

Precauzioni per l'installazione di valvole a tre vie

1. Confermare il modello e le specifiche della valvola: Prima dell'installazione, verificare attentamente che il modello, il diametro, il tipo di nucleo della valvola, il materiale e il metodo di controllo della valvola a tre vie corrispondano ai requisiti di progettazione del sistema. Modelli o diametri errati possono provocare un flusso insufficiente, una maggiore perdita di pressione del sistema o il mancato raggiungimento della direzione del flusso richiesta.

2. Controllare l'integrità della valvola: Prima dell'installazione, controllare la valvola per eventuali graffi, crepe, guarnizioni danneggiate o inceppamenti del nucleo della valvola causati durante il trasporto. Sostituire o riparare tempestivamente eventuali anomalie per evitare perdite o malfunzionamenti durante il funzionamento del sistema.

3. Mantenere pulite le tubazioni: Prima dell'installazione, pulire i tubi da scorie di saldatura, impurità, olio, ecc., per evitare che corpi estranei entrino nella valvola e causino inceppamenti del nucleo della valvola o scarsa tenuta. Per i sistemi ad acqua fredda o calda, i tubi devono essere puliti prima dell'installazione della valvola.

4. Indicatori della direzione di installazione e della direzione del flusso: Le valvole a tre vie solitamente hanno indicazioni chiare sulla direzione del flusso (frecce o indicazioni di uscita "A/B"). Durante l'installazione, la valvola deve essere installata correttamente secondo la direzione del flusso progettata. Un orientamento di installazione errato può causare il malfunzionamento delle valvole, l'impossibilità di commutare o distribuire correttamente il flusso e persino di danneggiare il nucleo e le guarnizioni della valvola.

5. Garantire la coassialità della valvola con la tubazione: Durante l'installazione, assicurarsi che l'asse della valvola sia allineato con la tubazione per evitare sollecitazioni irregolari sul corpo della valvola. Il disallineamento o il collegamento forzato possono danneggiare le guarnizioni della valvola, causare inceppamenti del nucleo della valvola o perdite sull'interfaccia.

6. Sigillatura e serraggio dell'interfaccia: Interfacce filettate: utilizzare nastro sigillante o sigillante per evitare un serraggio eccessivo e la deformazione del corpo della valvola. Interfacce flangiate: serrare i bulloni in modo uniforme per evitare concentrazioni di sollecitazioni e perdite. Interfacce saldate: prestare attenzione alla temperatura e alla posizione della saldatura per evitare che scorie di saldatura entrino nella valvola.

7. Evitare sollecitazioni dirette o vibrazioni: Dopo l'installazione, evitare l'applicazione diretta della tensione o delle vibrazioni della tubazione al corpo della valvola. Utilizzare supporti o elementi di fissaggio della tubazione per ridurre lo stress e prolungare la durata della valvola.

8. Collegamenti elettrici per valvole elettriche a tre vie: Per le valvole elettriche a tre vie, i cavi devono essere collegati correttamente secondo il manuale di istruzioni, garantendo un buon segnale di controllo, tensione di alimentazione e messa a terra. Dopo l'installazione, verificare il funzionamento dell'attuatore per accertarne il corretto funzionamento, evitando errori di cablaggio che potrebbero impedire la regolazione automatica della valvola.

9. Luogo di installazione e spazio per la manutenzione: La valvola a tre vie deve essere installata in una posizione che faciliti il funzionamento, l'ispezione e la manutenzione. Assicurarsi che lo stelo della valvola o l'attuatore possano funzionare liberamente e lasciare spazio sufficiente per future manutenzioni o sostituzioni.

10. Messa in servizio del sistema dopo l'installazione: Dopo l'installazione, eseguire un test manuale o elettrico sulla valvola per verificarne la commutazione, la distribuzione del flusso e le prestazioni di tenuta. Se si riscontrano anomalie, regolare o sostituire tempestivamente la valvola per garantire un funzionamento sicuro e stabile dopo l'avvio del sistema.

Il valvola a tre vie aria condizionata è un componente di controllo chiave nei sistemi di condizionamento dell'aria, utilizzato principalmente per regolare il flusso di refrigerante o acqua refrigerata/calda, ottenendo la commutazione tra raffreddamento e riscaldamento e distribuendo acqua refrigerata/calda. Cambia il percorso del fluido attraverso il movimento del nucleo della valvola e può essere azionato manualmente o automaticamente con un attuatore elettrico. Le valvole a tre vie sono ampiamente utilizzate negli impianti di climatizzazione centralizzata, nei ventilconvettori, nel riscaldamento a pavimento, nei sistemi multisplit e nei sistemi a pompa di calore, migliorando il comfort del sistema, l'efficienza energetica e la stabilità operativa. Una corretta selezione, una corretta installazione e una manutenzione regolare sono fondamentali per garantire il funzionamento affidabile a lungo termine della valvola a tre vie.
